不同類型換能器的頻響特性
如何在電容、帶式和動圈傳聲器之間選擇?
物理結構的差異使動線圈傳聲器、帶式傳聲器和電容傳聲器形成了不同的性能特性。
如果有以下使用需求時,較好的選擇是電容傳聲器:
(1)極佳的瞬態響應(例如,用于打擊樂器、大镲、原聲樂器和大編制合奏的聲音拾取等)
(2)擴展的高頻響應(用于頻譜帶寬延伸至高頻頻段的聲源拾?。?/span>
(3)高靈敏度(用于對原生音量較小的聲源進行遠距離拾?。?/span>
(4)工作頻段較寬,頻響曲線平滑(適用于大多數要求忠實重現聲源自然音質的工作室)
(5)較小的體積(領夾式傳聲器或界面?zhèn)髀暺鳎?/span>
如果有以下使用需求時,較好的選擇是動圈傳聲器:
(1)較慢的瞬態響應(對過多細節實現衰減,例如對木管樂器或銅管樂器近距離拾音)
(2)較低的價格(通常來說,動圈傳聲器價格低于電容傳聲器)
(3)堅固耐用
(4)承受高聲壓的能力(例如,用于電吉他音箱或鼓組的拾音)
(5)低本底噪聲
(6)受溫度和濕度的影響較小
(7)更高的可靠性(不需要供電)
如果有以下使用需求時,較好的選擇是帶式傳聲器:
(1)溫暖、平滑的聲音(例如,在對銅管樂器近距離拾音時可以使聲音聽起來沒那么“尖銳”)
需要注意的是,上述不同類型傳聲器的性能屬性是總體趨勢。譬如,有一些動圈傳聲器同樣具備平滑的頻響特性或高靈敏度特性,有些電容傳聲器則具備較好的動態余量并且堅固耐用。上面描述的傳聲器選擇是基于各類型傳聲器的共性提出的。
不同類型換能器的頻響特性
在圖4~圖7中,最左側一欄顯示的分別是四種換能器與頻率相對應的振膜速率(實線)或與頻率對應的振膜位移(虛線)。中間一欄顯示的分別是壓力階差(在振膜前端和后端的聲波壓力差)與振膜振動的關系。對于全指向傳聲器來說,振膜的后端是密封的外殼,因此,壓差與頻率之間的關系是恒定的。對于單指向或雙指向(壓力階差)傳聲器來說,振膜的后端會受到聲波的影響,并且與到達振膜前端的聲波之間存在時間差,因此,壓差隨著頻率的提高而增加。右側一欄顯示的是振膜速率和壓力階差相加之后的結果(動圈傳聲器)或振膜位移與壓力階差相加之后的結果(電容傳聲器)。相加之后的結果就是傳聲器的振幅/頻率響應特性。

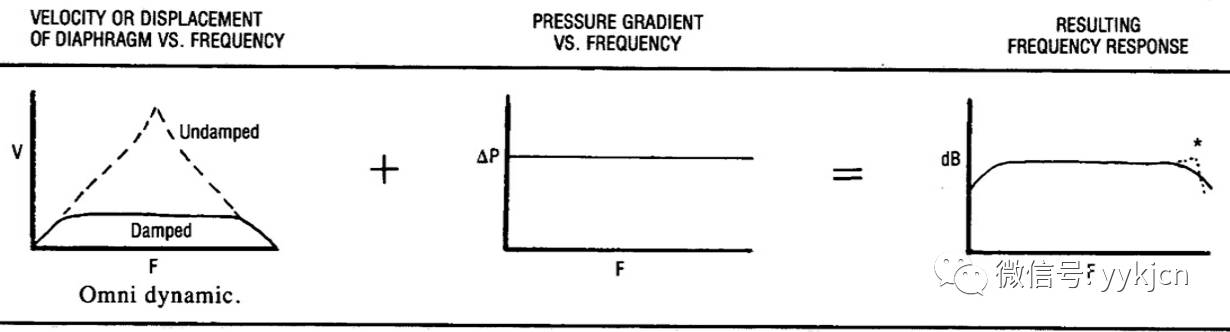

圖4所示為全指向動圈(全指向動線圈)換能器。這個類型的換能器對中頻共振存在阻尼,因此,振膜速率與頻率變化之間的關系保持了相對恒定。輸出電壓與振膜速率整成比。振膜正反兩端的壓力階差與頻率變化之間也處于恒定狀態,這是因?yàn)檎衲さ暮蠖宋挥诿芊饪臻g內。因此,這一類型的傳聲器在大部分音頻信號頻率范圍內都能夠保持平坦的響應特性。
圖4 全指向動圈換能器

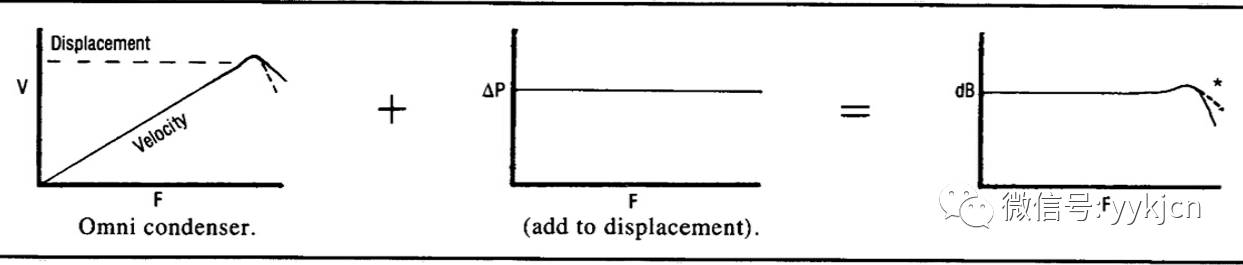

圖5所示為全指向電容換能器。這個類型的換能器對高頻部分的共振存在阻尼。振膜的速率每倍頻程提升6 dB,因此,振膜位移幅度與頻率變化之間的關系保持恒定,輸出電壓與振膜位移幅度成正比。壓力階差與頻率變化之間的關系保持恒定,因此,在大部分音頻信號頻率范圍內保持平坦的頻率響應特性。
圖5 全指向電容換能器

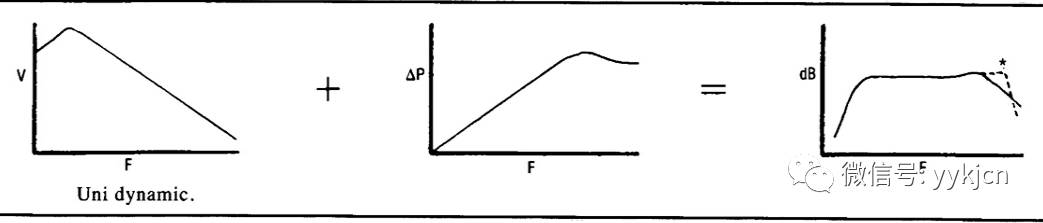

圖6所示為單一指向的動圈換能器。這一類型的換能器對于低頻共振存在阻尼,其振膜速率在大部分頻率范圍內都保持了每倍頻程下降6 dB的趨勢。輸出電壓與振膜速率成正比。但是,由于壓力階差在中高頻段出現每倍頻程提升6 dB的現象。因此,在大部分音頻信號頻率范圍內仍然保持了平坦的頻率響應特性。
圖6 單一指向的動圈換能器

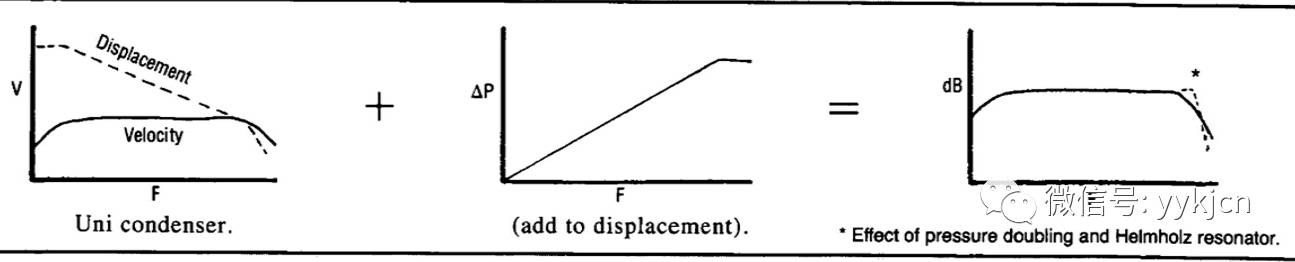

圖7所示為單一指向電容換能器。這一類型的換能器對于中頻共振存在阻尼,其振膜速率與頻率變化之間的關系保持恒定,振膜位移則在大部分頻率范圍內保持每倍頻程下降6 dB的趨勢,輸出電壓與振膜位移成正比。但由于壓力階差在大部分頻率范圍都保持每倍頻程提升6 dB的趨勢,因此,仍然能夠獲得平坦的頻率響應特性。
圖7 單一指向電容換能器
節選自《演藝科技》2017年第11期 文/[美]布魯斯·巴特利特 翻譯/金磊《通過了解設計原理選擇合適的傳聲器(一) 》
